Soudage par électrofusion et soudage par extrusion : une comparaison complète pour les professionnels de l'industrie

Dans la sélection des technologies de soudage de pipelines et de plastiques, Soudage par électrofusion et Soudage par extrusion sont deux techniques largement utilisées. Bien que les deux impliquent la fusion et l’assemblage de matériaux thermoplastiques, il existe des différences significatives dans leurs principes de fonctionnement, leurs applications, leur efficacité, leurs exigences en matière d’équipement, etc.

1. Principes de soudage

Soudage par électrofusion

Le soudage par électrofusion est un procédé qui utilise le courant électrique pour chauffer un fil de résistance préinstallé dans le raccord afin d'effectuer le soudage. Au cours du processus, le courant traverse le fil de résistance, générant de la chaleur, qui fait fondre le matériau au niveau du joint et fusionne les deux parties. Cette méthode est couramment utilisée pour rejoindre Polyéthylène (PE) tuyaux, en particulier pour les petits raccords de tuyauterie tels que les coudes, les tés et les joints.

Le principal avantage du soudage par électrofusion est sa capacité à terminer le processus de soudage rapidement, avec une grande uniformité et une forte intégrité des joints. Le joint soudé présente des propriétés physiques qui sont généralement égales ou supérieures à celles du pipeline d'origine.

Soudage par extrusion

Le soudage par extrusion consiste à faire fondre une matière plastique et à l'extruder à travers un pistolet de soudage pour combler l'espace entre les joints. L'opérateur contrôle manuellement le processus d'extrusion, chauffant le matériau et le dirigeant vers le joint soudé. Contrairement au soudage par électrofusion, qui est généralement utilisé pour les raccords de tuyaux, le soudage par extrusion est souvent utilisé pour réparer de grandes structures ou souder de grandes surfaces, telles que des feuilles de plastique et des tuyaux de grand diamètre.

Le soudage par extrusion offre une plus grande flexibilité et est couramment utilisé pour les travaux de réparation, mais il est plus lent que le soudage par électrofusion et nécessite plus de compétences de la part de l'opérateur.

2. Champs de candidature

Soudage par électrofusion

Le soudage par électrofusion est principalement utilisé dans construction de pipelines , en particulier dans les applications qui nécessitent des performances d'étanchéité élevées et une résistance aux hautes pressions. Les applications typiques incluent :

• Systèmes d'approvisionnement en eau urbains
• Gazoducs
• Pipelines de transport de substances chimiques

Cette méthode de soudage est idéale pour une variété de raccords de canalisations, tels que les coudes, les tés et les raccords, et peut fournir des connexions stables et durables, même sous haute pression.

Soudage par extrusion

Le soudage par extrusion est plus couramment utilisé pour travaux de réparation et welding large surface areas, especially for the repair of large plastic structures. Its typical applications include:

• Soudage de grandes feuilles et conteneurs en plastique
• Réparation de fissures de canalisation
• Assemblage et réparation de composants en plastique

En raison de sa flexibilité, le soudage par extrusion est souvent utilisé dans les réparations d'urgence et les travaux de réparation sur site.

3. Vitesse et efficacité du soudage

Soudage par électrofusion

L’un des principaux avantages du soudage par électrofusion est sa rapidité. Le processus de soudage s'effectue rapidement, généralement en quelques minutes, ce qui le rend très efficace pour les raccords de tuyaux, en particulier dans les projets à grande échelle où la rapidité est cruciale.

Soudage par extrusion

Le soudage par extrusion, en revanche, est plus lent. Bien qu'il soit adapté aux tâches de soudage sur de grandes surfaces, le processus prend plus de temps en raison de la nécessité pour l'opérateur d'extruder et d'appliquer manuellement le plastique fondu. Par conséquent, le soudage par extrusion est mieux adapté aux applications personnalisées et aux travaux de réparation, plutôt qu’au soudage de production à grande échelle.

4. Exigences en matière d'équipement

Soudage par électrofusion

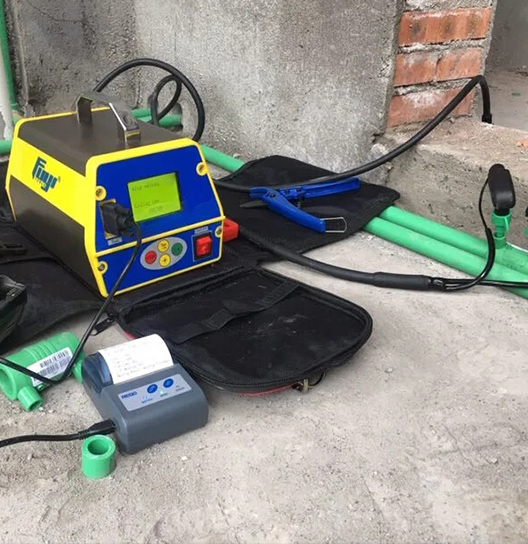

L'équipement de soudage par électrofusion est relativement simple et comprend principalement la machine de soudage par électrofusion, l'alimentation électrique et les raccords de soudage. Le poste à souder est équipé d'un système de contrôle qui gère avec précision le processus de chauffage pour garantir un soudage constant et de haute qualité. L’équipement de soudage par électrofusion est généralement compact et portable, ce qui le rend adapté à une utilisation dans des espaces de travail restreints.

Soudage par extrusion

L'équipement de soudage par extrusion est plus complexe. Cela nécessite un pistolet de soudage spécialisé, des éléments chauffants et un équipement pour stocker et alimenter le plastique fondu. L'équipement est plus grand et nécessite un niveau plus élevé d'expertise technique et de formation des opérateurs. En raison de la complexité et de la taille de l'équipement, les coûts d'investissement initiaux pour le soudage par extrusion sont plus élevés que pour le soudage par électrofusion.

5. Qualité et fiabilité du soudage

Soudage par électrofusion

Le soudage par électrofusion permet d'obtenir des soudures uniformes et de haute qualité. Le processus est hautement contrôlé, avec une régulation précise de la température et de la pression, garantissant que le joint soudé est solide et étanche. Cela fait du soudage par électrofusion un choix fiable pour les projets qui nécessitent une résistance aux hautes pressions et une durabilité à long terme, comme ceux réalisés dans des environnements difficiles.

Soudage par extrusion

La qualité du soudage par extrusion dépend fortement du niveau de compétence de l’opérateur. Bien qu'il soit adapté à un large éventail d'applications de soudage, notamment pour les formes irrégulières ou les réparations complexes, la qualité de la soudure peut varier. Dans certains cas, la soudure finale peut ne pas avoir la même uniformité ou fiabilité que celles réalisées par soudage par électrofusion.

6. Coûts et entretien

Soudage par électrofusion

L'investissement initial pour les équipements de soudage par électrofusion est généralement plus élevé, en particulier pour les composants et raccords électriques. Cependant, en raison de sa vitesse de soudage rapide et de son processus stable, les coûts de maintenance à long terme sont inférieurs. La rapidité du soudage par électrofusion permet de réduire les réparations sur site et les erreurs opérationnelles, ce qui peut réduire les coûts globaux du projet.

Soudage par extrusion

Les équipements de soudage par extrusion nécessitent généralement un investissement initial inférieur, mais la complexité de l'équipement et la nécessité d'une opération qualifiée entraînent des coûts de maintenance plus élevés. Les pistolets de soudage, les éléments chauffants et autres composants nécessitent un entretien régulier pour garantir leur bon fonctionnement. De plus, le processus de soudage étant plus lent, il peut entraîner des coûts d’exploitation plus élevés au fil du temps.

7. Matériaux applicables

Soudage par électrofusion

Le soudage par électrofusion est principalement utilisé pour Polyéthylène (PE) , Polypropylène (PP) , et d'autres matériaux thermoplastiques. Il est bien adapté aux raccords de tuyauterie qui nécessitent des joints solides et des joints étanches, en particulier dans les environnements à haute pression et résistants à la corrosion.

Soudage par extrusion

Le soudage par extrusion est également compatible avec Polyéthylène (PE) , Polypropylène (PP) , et d'autres matériaux thermoplastiques. En raison de sa capacité à traiter de grandes surfaces et des formes complexes, le soudage par extrusion est polyvalent et peut être utilisé pour une variété de tâches de réparation et de jointage.

8. Tableau de comparaison entre le soudage par électrofusion et le soudage par extrusion
